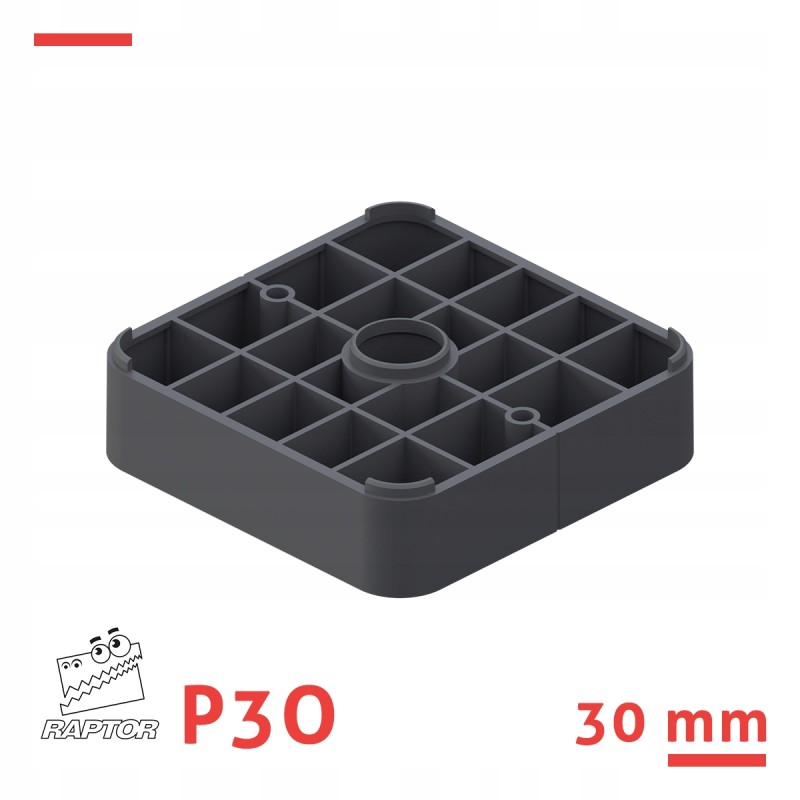

Raptor 30 mm pleišto atraminis pagrindas

Pagrindas RAPTOR atramai - 30 mm - sijoms Paraiška pleištinėms atramoms RAPTOR serijos sijoms

Techniniai duomenys: Aukštis: 30 mm

Pagrindo matmenys: 124 x 124 mm

Tvirtis: 1000 kg

Savybės:30 mm pagrindas yra elementas, naudojamas išplėsti Raptor skliaustus nuo S iki XL. Neatskiras elementas, jis gali būti naudojamas tik kartu su laikikliais nuo S iki XL. Elementas gali būti derinamas su kitais papildomais elementais, apsaugine ir akustine trinkelėmis bei 7% nuolydžio korektoriumi. Prie XL kronšteino prijungti pagrindai sukuria skliaustus XL1 iki XL4, kur paskutinis skaičius nurodo 30 mm pagrindų skaičių, pridėtą prie XL laikiklio Sujungimo būdas su kitais elementais: spustelėkite. Jungdami prie L pagrindo atkreipkite dėmesį į ženklą ant pagrindo 30 ir L pagrindo, kad jie būtų išlyginti RAPTOR serijos laikikliai skirti terasoms statyti ant sijų. Jie reguliuojami kas maždaug 1 mm. Dėl tinkamos konstrukcijos jie gali būti naudojami terasose, pastatytose tiek ant medinių, tiek ant aliuminio ar kompozitinių sijų. Dėl plataus pagrindo jie suteikia stabilią atramą. Galima išplėsti laikiklių funkcionalumą

reguliavimas kas ~ 1 mm

. Lauko terasoms

. Reguliavimo diapazonas iki 7%

pleištas ir pagrindas. Aukštis nuo 125 mm sukuriamas prie pagrindinių laikiklių pridedant prailginimo pagrindą.

Aukščio reguliavimasRAPTOR laikiklius galima reguliuoti aukštį naudojant pleištą. Reguliavimas atliekamas perkeliant pleištą ant pagrindo. Pakopų reguliavimas kas apytiksliai 1 mm

kaip ir vietose, kurias veikia tiesioginis išorinių oro sąlygų poveikis. Turėtų būti naudojamas ant stabilių ir lygių paviršių.
